1. ما هو الساندويش بانل وأنواعه

الـ “سندويش بانل” عبارة عن لوحة مركبة تتكون من طبقة عزل داخلية (النواة) وطبقتين خارجيتين (الواجهتان) عادة من صفائح فولاذية أو ألمنيوم مطلية. الأنواع الشائعة للنواة:

• البولي يوريثان (PU): عزل حراري ممتاز (LAMBDA منخفض)، وزن خفيف، استخدام واسع في الأسقف والجدران.
• PIR (Polyisocyanurate): مشابه للـ PU لكن بمقاومة حرارية ونقطة احتراق أفضل.
• الصوف المعدني (Mineral Wool): أفضل للعزل الصوتي والمقاومة للحريق، لكنه أثقل ويحتاج رعاية في الرطوبة.
• EPS (Expanded Polystyrene): رخيص وخفيف لكنه أقل مقاومة للحرارة والنار مقارنة بالـ PIR/PU.

الواجهات عادة مصنوعة من صاج مجلفن ومطلي (pre-painted galvanized steel) أو ألمنيوم، ويمكنها أن تكون ملساء أو موجَّهة، بسماكات مثل 0.4–0.7 مم حسب المتطلبات.

2. المواصفات الفنية الأساسية التي يجب معرفتها قبل الشراء

عند طلب الساندويش بانل، تأكد من وجود المواصفات التالية في عرض المورد:

• نوع النواة وسماكتها (mm): يحدد قيمة العزل (R-value) والمتانة.
• قيمة التوصيل الحراري (λ): كلما كانت أصغر، كان العزل أفضل.
• المقاومة الحرارية (R) أو معامل النقل الحراري (U): مطلوب للمقارنة ومعرفة أداء الجدار/السقف.
• سماكة الواجهات المعدنية (mm): عادة 0.4–0.7 مم؛ للسقف يفضل سماكة أعلى لتحمّل الأحمال.
• خفض الصوت (Rw) إن كان مطلوبًا — مهم للمستودعات أو المدارس أو المستشفيات.
• تصنيف مقاومة الحريق (مثل EN 13501 أو تصنيف محلي): لاختيار نواة مناسبة للسلامة.
• العزل المائي والتوصيل: تفاصيل حواف وطرق الربط.
• اعتمادية الطلاء واللون ومقاومة UV والملوحة (Coating grade): مهم في جدة القريبة من البحر.

3. اعتبارات مناخ جدة وتأثيرها على اختيار الساندويش بانل

جدة ساحلية ذات مناخ حار ورطب مع أمواج ملحية وغبار ورياح موسمية. لذلك:

• اختَر طلاء خارجي مقاومًا للأملاح (Anti-corrosion coating) ويفضل أن يكون نظام طلاء متعدد الطبقات (برايمر إيبوكسي + طبقة بوليستر/PVDF حسب الحاجة).
• نواة PU/PIR مناسبة للعزل الحراري. إذا كانت المتطلبات حماية من الحريق عالية، فالصوف المعدني أفضل لكن يحتاج نظام تفريغ ودرع رطوبة.
• ضع في الاعتبار ارتداد الحرارة في الأيام الحارة: الألوان الفاتحة تقلل امتصاص الحرارة.
• التعامل مع الرياح: التصميم الإنشائي يجب أن يراعي الأحمال الجانبية والشفط خاصة للمباني مرتفعة أو مفتوحة على البحر.

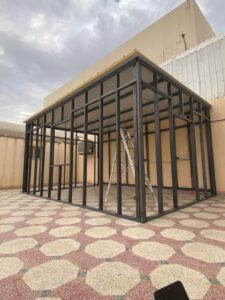

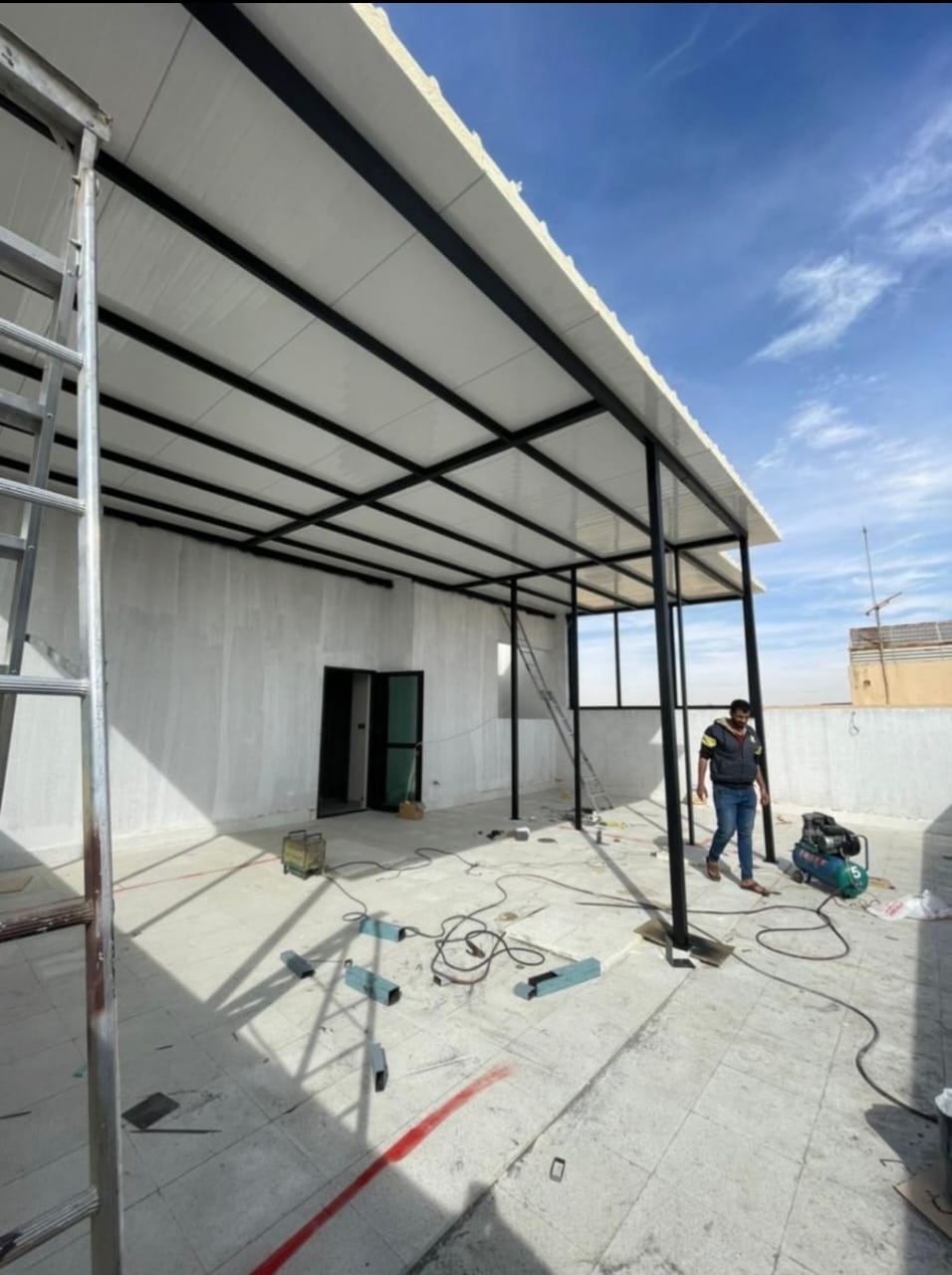

4. تصميم الإطار الحامِل (Steel frame — purlins & girts)

السندويش بانل لا يحمل نفسه بالكامل — يحتاج إطارًا حاملاً من عوارض (purlins) أو أعمدة وجمالونات. نقاط يجب الانتباه لها:

• تحديد المسافات بين العوارض (span) حسب ركيب السقف أو الجدار ونوع البانل وسماكته.
• حساب الأحمال الميتة والحيّة (حمولة الثلج إن وجدت، حمل الأشخاص أثناء الصيانة، أحمال الرياح) وفق الكود الإنشائي المعتمد.
• استخدام أنظمة تثبيت تمنع تشويه اللوح (sagging) خاصة للأسقف الطويلة.
• عمل فواصل زمنية (thermal breaks) عند المفاصل المطولة لتقليل جسر الحراري.

5. خطوات التركيب العملية (من الموقع إلى التسليم)

فيما يلي تسلسل عملي معمول به في الموقع؛ يجب أن يكون تحت إشراف مهندس مشرف وفق المواصفات:

المرحلة أ — إعداد الموقع والتحضيرات

• تحقق من استواء وقوة الإطار والمسامير والقواعد.
• تخطيط مسارات الإمداد والرافعات والمنصّات للعمل بأمان.
• التأكد من توفر جميع الملحقات: البراغي، المشابك، شرائط العزل، شريط الفوم، شرائط التهوية، وأغطية الحواف (flashings).

المرحلة ب — تركيب البانل على الجدران أو الأسقف

1. ابدأ من زاوية مرجعية وثبت اللوح الأول بمسامير مطابقة لنوع الوجه ونقطة التثبيت الموصى بها.
2. اتبع نظام الربط: tongue-and-groove أو overlap حسب نوع البانل.
3. استخدم شدّ موحد لتجنب تشويه الحواف—لا تفرط في شد المسامير.
4. تركيب بانل السقف يحتاج مراعاة الميل والتصريف مسبقًا.

المعالجة التفصيلية

• تركيب الأغطية الجانبية (flashings) على الحواف، ونهايات الألواح، وحول الفتحات.
• استخدام شرائط مانعة للتسرّب (butyl tape أو polyurethane sealant) بين الفواصل.
• تركيب مزاريب ومصارف للحفاظ على تدفق مياه المطر بعيدًا عن التماس.

الفحص والاختبار

• فحص مستوى التسريب بالماء (test spray) للتأكد من إحكام الحواف.
• التأكد من تثبيت جميع المسامير وإحكام الأغطية.
• توثيق المشروع (صور قبل وبعد، شهادات المواد).

6. معالجة التكثف (Condensation control) وتهوية الحوائط

التكثف مشكلة شائعة في الأجواء الحارة والرطبة عند وجود فرق حراري بين الداخل والهواء الخارجي. حلول عملية:

• استخدام عوازل بخاصية بخار (Vapor barrier) موضوعة على جهة الدفيء حسب التصميم.
• ترتيب مسارات تهوية خلف الساندويش بانل (ventilated cavity) لتصريف الرطوبة وتحسين الأداء الحراري.
• استخدام شريط فوم مغلق المسام في الفواصل لمنع دخول البخار للرأس.
• تجنب الجسور الحرارية وعدم تثبيت أجزاء معدنية مباشرة تمر عبر النواة بدون فواصل عزل.

7. تفصيلات التشطيب والحواف والفتحات

التفاصيل الصغيرة تحدد جودة الأداء الطويل الأمد:

• الزوايا (corner flashings): يجب أن تكون محكمة ومطابقة للون والميل.
• الواجهات حول النوافذ والأبواب: استخدم أحزيمة عزل مرنة وإطارات حاملة.
• التخريم والفتحات: اتبع تعليمات المُصنِّع لعمل فتحات المروحة، منافذ الهواء، والإنارة، مع حواف مُقواة لمنع التمزق.
• خطوط اللحام الحراري (للبانلات PVC roof): ضمان توالي اللحامات دون فتحات.

8. متطلبات السلامة واللوائح المحلية في جدة

قبل التنفيذ تأكد من:

• مراعاة متطلبات وزارة الشؤون البلدية والقروية والإسكان واشتراطات أمان البناء المحلية.
• الالتزام بمتطلبات مقاومة الحريق حسب الجهة المختصة (قد تكون متطلبات خاصة للمجمعات التجارية أو المدارس).
• إصدار تصاريح العمل على الأسطح، واستخدام حواجز أمان، وخطة عمل للطوارئ في موقع العمل.
• تسجيل المواد والموردين وفحص شهادات جودة المواد (Material Certificates).

9. التكلفة التقديرية واختيارات المورد

تعتمد التكلفة على عدة عوامل: نوع النواة، سماكة البانل، سماكة الوجه، تكاليف الشحن، وتعقيد التأسيس. نطاقات تقديرية عامة في السوق السعودي (ملاحظ: الأرقام تقريبية ويجب أخذ عرض موقعي):

• بانل PU/PIR للجدران (سماكة 50–100mm): قد تتراوح التكلفة الإجمالية (مادة + تركيب) بين 180–350 ريال/م².
• بانل سقف (سماكات أكبر، مع حماية حرارية ومسامير خاصة): 220–450 ريال/م².
• بانل بصوف معدني (للمواقع التي تحتاج مقاومة للحريق): أعلى تكلفة، قد تتراوح 300–600 ريال/م².

نصائح لاختيار المورد:

• اطلب شهادة المواصفات الفنية (Material Data Sheet) وقيمة λ وU وتصنيف الحريق.
• تحقق من عينات الألوان ونوعية الطلاء ومقاومة UV والملوحة.
• استفسر عن الضمان على المادة والتركيب (عادة 5–10 سنوات حسب المصدر).
• قارن عروض تضم مواد ومرفقات (شرائط، فلاشينج، مسامير، خدمات الصيانة).

10. الصيانة وطول العمر المتوقع

طول العمر يعتمد على جودة المواد والتركيب والصيانة الدورية. قواعد عامة:

• غسيل سنوي لإزالة أملاح البحر والغبار يقلل تآكل الطلاء.
• فحص الفواصل والبراغي مرتين سنويًا وإحكامها عند الحاجة.
• استبدال شرائط العزل والمواد المرنة بعد سنوات أو عند ظهور هشاشة.
• التصليح المبكر للخدوش واللحامات يمنع انتشار الصدأ.

مع مواد ��طلاءات جيدة وصيانة دورية قد يعيش نظام الساندويش بانل 20 سنة أو أكثر.

11. أسئلة شائعة (FAQ)

هل الساندويش بانل مقاوم للحريق؟

يعتمد على نوع النواة: الصوف المعدني مقاوم للحريق بامتياز، بينما PU/EPS قابلة للاشتعال إلا إذا كانت معالجة ومصنفة وفق معايير محددة (اختَر مواد PIR أو أنواع معالجة للحريق إذا كان الموقع متطلبًا لذلك).

ما الفرق بين PU وPIR؟

PIR يشبه PU من حيث العزل لكنه يتحمل درجات حرارة أعلى وله مقاومة حريق أفضل. لذلك PIR عملي في مواقع تحتاج مستوى أمان حراري أمان أعلى.

كيف أتعامل مع التكثف داخل الجدران؟

نوصي بتركيب حاجز بخار (Vapor Barrier) وترك فراغ تهوية أو استخدام بانل مزوّد بدرع تصريف ومسارات تهوية خلفية.

هل يمكن تركيب الساندويش بانل على هيكل موجود؟

نعم، لكن يجب فحص قدرة الهيكل القائم على تحمل الأحمال الجديدة وإجراء تدعيم إذا لزم.

خلاصة ونصائح عملية سريعة

• في جدة اختَر طلاءات مقاومة للملوحة ومواد عزل مناسبة (PU/PIR عادة مناسبة للعزل الحراري).
• ضع في حسابك معايير الحريق والتهوية ومقاومة الرطوبة منذ التصميم.
• اشتَر من مورِّد معروف واطلب شهادات المواد وقيم الأداء الحراري والحرائقي.
• لا تهمل التفاصيل: الفلاشينج، شرائط العزل، المزاريب، والتشطيب هي التي تحدد عمر النظام.
• نفّذ صيانة دورية واحتفظ بسجل للصيانة لتسهل التعامل مع الضمانات لاحقًا.
